不是专用NAS，也要干NAS的活

作者：高仙森 最后修改：2023-9-21

鼓捣电脑多年，自从13年前入了PT的坑，家里的硬盘就越来越多，然而接口有限，只能大容量替换小容量硬盘。后来为了环保，一些冷数据索性就直接断电保存，就留了块10T硬盘下片。后来开始挂赚钱宝，3.5寸硬盘用不了，索性把1T2T小容量的都送人了，留了一堆500G1T的2.5寸硬盘挂赚钱宝。后来赚钱宝也赚不了多少钱了，于是留了十来块硬盘就此闲置。

前阵子刷到DIY qnas mini的项目，体积小巧，6盘位，又是2.5寸硬盘，刚好之前多多765入了N100处理器的零刻EQ12，用来升级之前N5000处理器的NAS（当时未出畅网P5）。

一通研究之后发现，存在几个问题：

1.qnas mini的主板要求9×9，然而EQ12大概是12×11，总之是不可能塞入机箱的

2.零刻EQ12的m2插槽为PCI-E 4.0x1，mvme转6SATA的转接卡要求为PCI-E 3.0x2

3.硬盘供电背板需要一个5V电压提供同步信号，然而EQ12主板上一没有可供使用的USB插槽，二没有GPIO

在这“三座大山”下，我还是想着办法总比困难多，准备买来试验一下，就硬着头皮上。

机箱是不用考虑了，明知主板塞不下，得修改文件委托代打，于是买来了3D打印的硬盘架、供电背板、转接卡。

过程就不多说了，直接说结果：

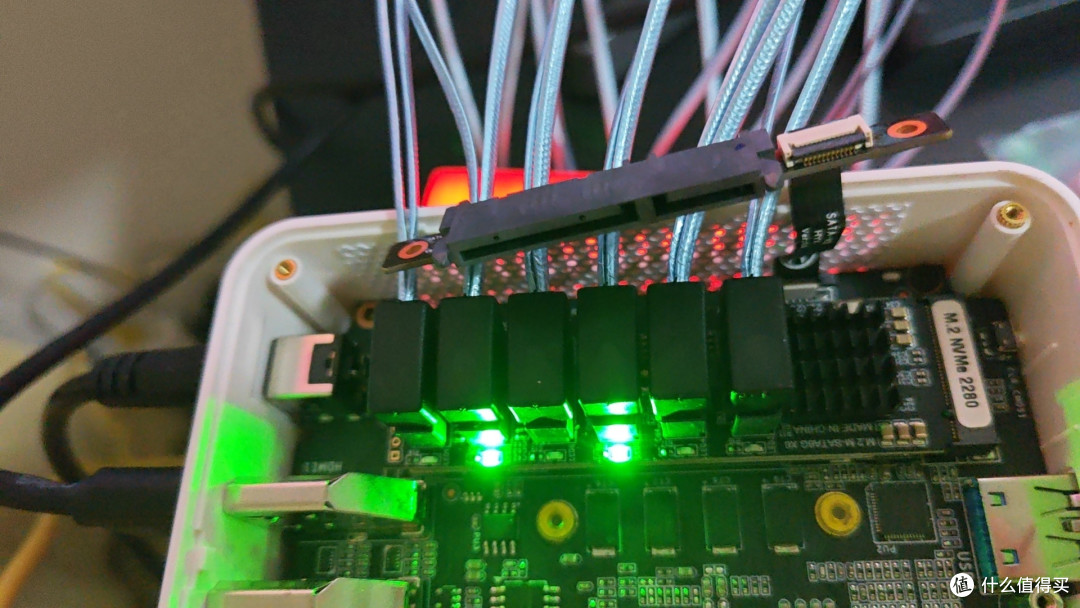

1.m2转SATA的转接板可以在只有1lane的EQ12上正常使用

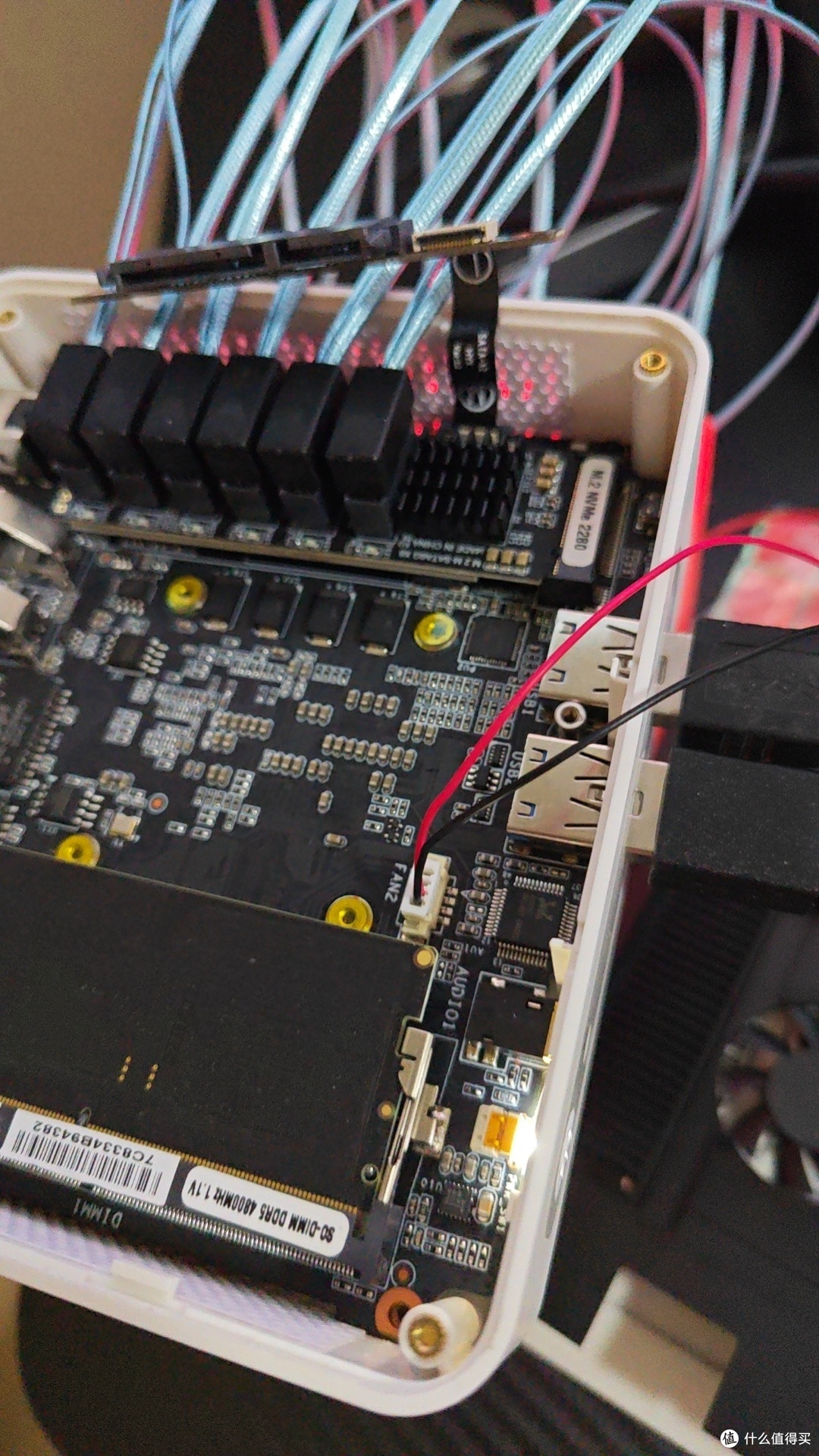

2.5V电压已找到，从主板风扇的4pin插槽中取电

3.惊喜，EQ12自带12V电源适配器刚好可以匹配硬盘供电背板

4.破拆机箱侧面一边挡板，可以盖上机箱底板

然后上图

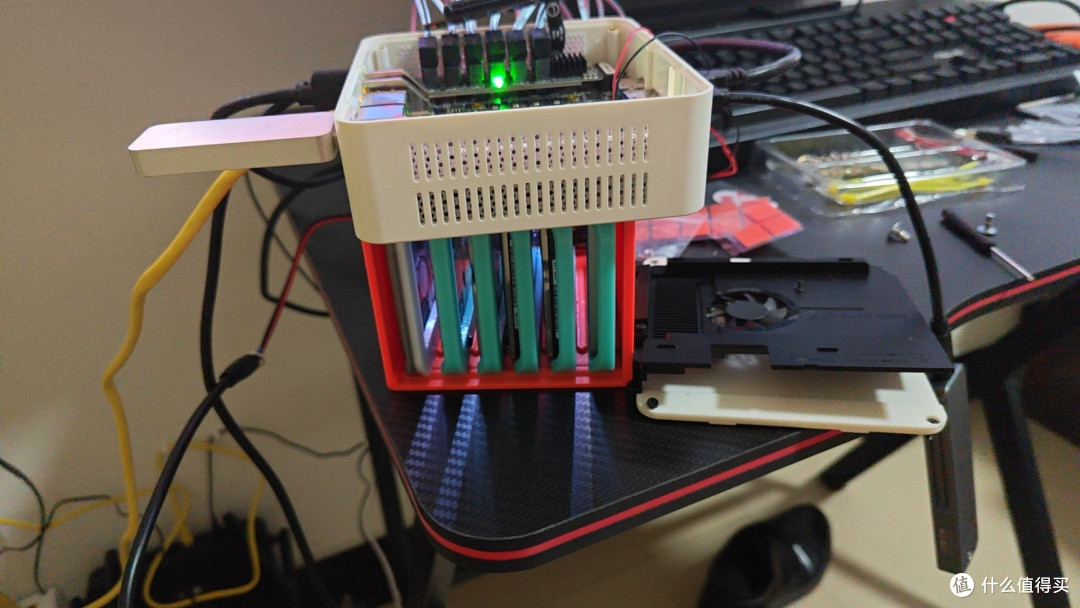

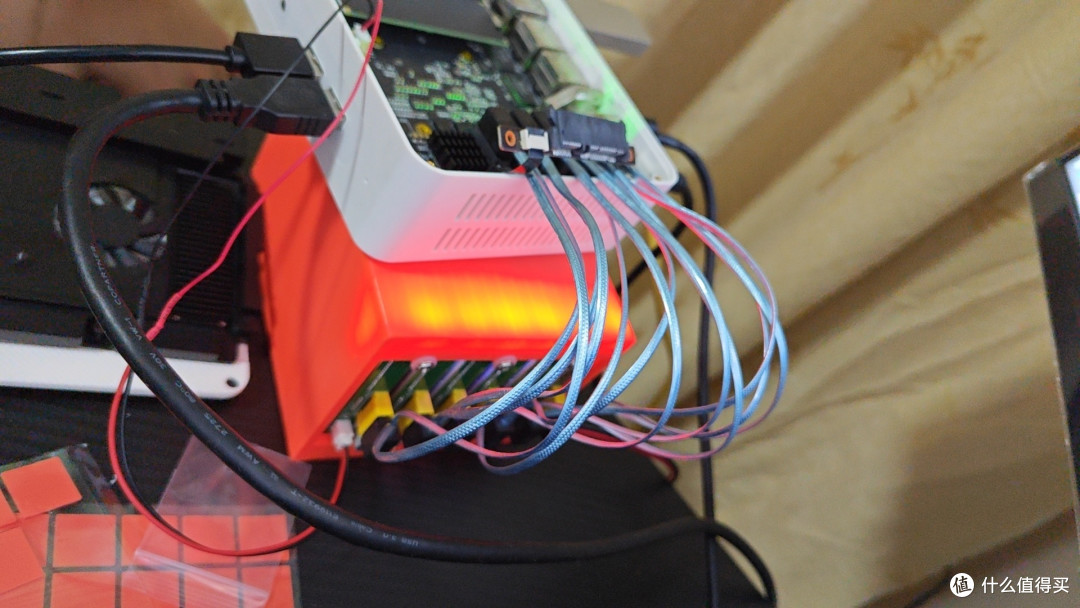

可以看到，目前插满6盘2.5寸硬盘。系统是装在SATA协议m2SSD中，套上硬盘盒，接在USB接口上。除此之外，目前尚有一个原生SATA、3个USB3.0接口空余，如果全插满，共可连接11块硬盘（7块SATA）
